Celestia TST no fabrica contadores. Fabrica, y también diseña, concentradores que consiguen que los contadores hablen desde sótanos, cuartos técnicos y arquetas, los lugares donde un despliegue de telelectura se complica de verdad. En este proyecto son 9.000 concentradores que conectan más de 100.000 puntos de medida por NB-IoT.
El proyecto
En 2023, Canal de Isabel II adjudicó a la UTE formada por Orange e Hidroconta el suministro y la conectividad de 9.000 concentradores, conectados a la red NB-IoT de Orange y equipados con tecnología de Celestia TST. Con ellos se digitaliza la lectura de más de 100.000 contadores de agua. El proyecto se enmarca en el Plan Estratégico 2018-2030 de la compañía madrileña, que contempla la digitalización de los usos del ciclo urbano del agua.

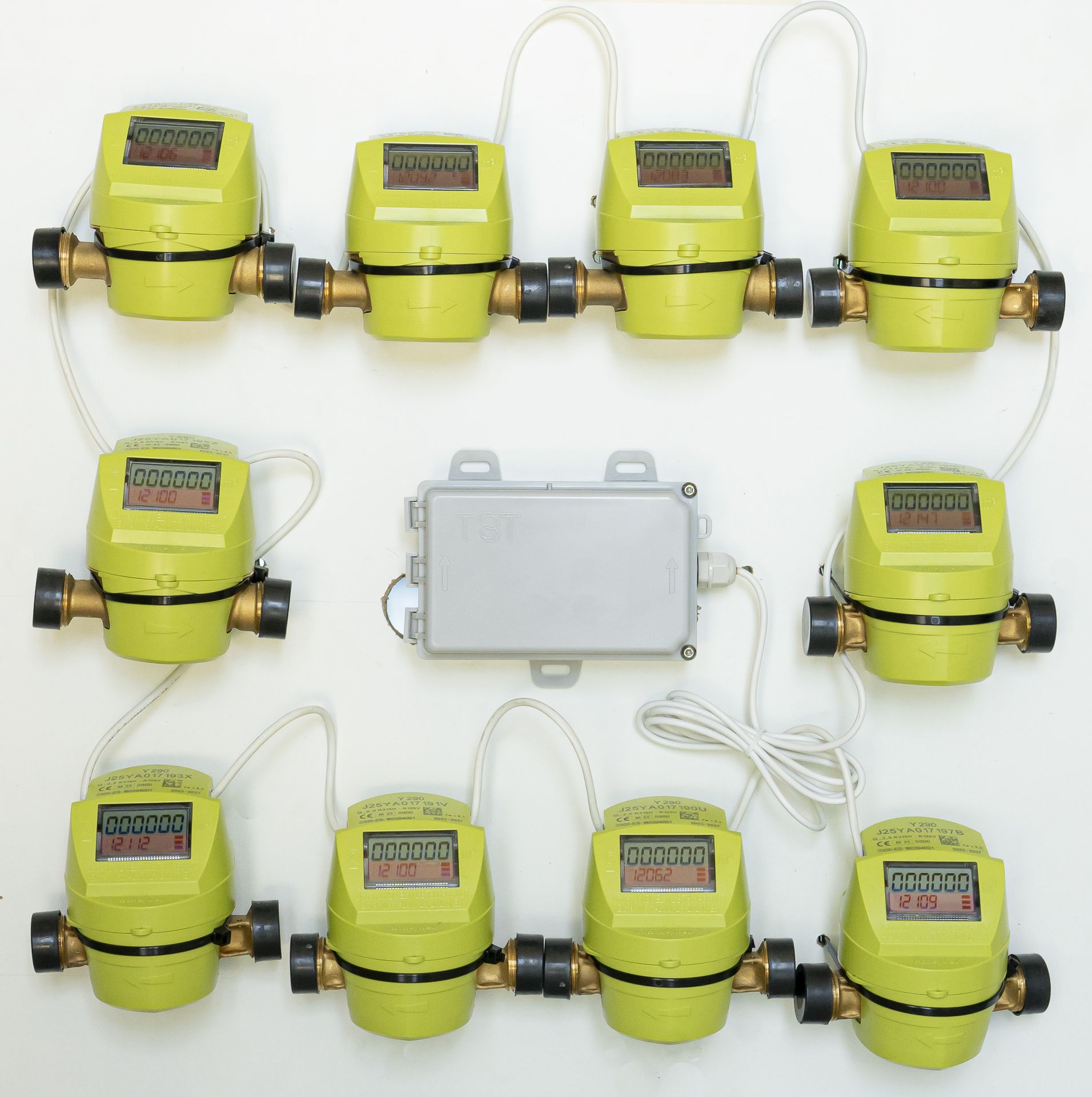

El contador mide y se comunica bajo estándar abierto. Lo que faltaba era que ese dato saliera de ubicaciones complicadas y llegara al sistema de gestión de forma fiable y a la hora prevista. Ese es el trabajo del concentrador: recoge por cable las lecturas de los contadores y las envía a través de una única conexión celular, sin manipular el equipo de medida ni interrumpir el servicio.
El cambio para el abonado es medible: según declaró públicamente el responsable del proyecto en Canal de Isabel II, se pasa de una lectura bimestral a una lectura cada hora, con gestión remota de los contadores y detección automática de fugas.
Telelectura en sótanos y arquetas: el reto del despliegue
Digitalizar la lectura a esta escala se decide en los entornos difíciles. Agrupaciones de contadores en sótanos, cuartos técnicos, ubicaciones subterráneas donde la señal celular convencional no llega. Un contador con SIM individual pierde cobertura en esos escenarios, y multiplicar tarjetas SIM por cada punto de medida dispara el coste recurrente de conectividad y la complejidad de gestión.
La arquitectura elegida resuelve ambos problemas con concentradores: dispositivos que agrupan las lecturas de múltiples contadores y las transmiten por una única conexión NB-IoT.
El equipo de medida no se toca: el contador sigue donde lo exige la instalación, y es el concentrador el que se sitúa en el punto con cobertura.
Concentradores IoT para contadores de agua: UNE 82326 y NB-IoT
Los concentradores del proyecto son de la familia TSherpa, que Celestia TST diseña y fabrica en España para entornos hostiles. Canal de Isabel II los denomina CLAC, siglas de Concentrador para la Lectura Automática de Contadores. Los concentradores se comunican con los contadores mediante el estándar UNE 82326 y transmiten los datos por NB-IoT, una de las tecnologías celulares con mayor penetración en interiores. La familia TSherpa también ofrece la posibilidad de trabajar con contadores que ofrezcan comunicación RS-485 o radio Wireless M-Bus.
“El diseño del CLAC, junto con su flexibilidad de ubicación en la instalación, permite una mayor eficiencia en las comunicaciones. Esto se traduce en una vida útil más prolongada de la batería, mayor fiabilidad en la entrega del dato y, en última instancia, una mejor monitorización del consumo y detección temprana de fugas o pérdidas de agua”, señala Pablo Pelayo, responsable de Smart Metering en Celestia TST.
Prestaciones clave del concentrador:
Sin conexión eléctrica: alimentación por batería con más de 12 años de autonomía.
Estándares abiertos: compatibilidad con UNE 82326, RS-485 y Wireless M-Bus, sin dependencias de fabricante de contador ni de plataforma.
Una SIM, decenas de contadores: cada concentrador agrupa las lecturas de múltiples puntos de medida (hasta 200 según configuración), lo que reduce el coste de conectividad y la gestión de la flota de tarjetas.
Actualización remota de firmware del concentrador y del módem NB-IoT, lo que reduce desplazamientos y costes de mantenimiento.
Conectividad multibanda y multioperador, que permite desplegar el mismo equipo en cualquier región, sin depender de un único operador.
Tres socios, cada uno en lo suyo
Hidroconta lidera la implementación en campo y la lectura, con amplia experiencia en telelectura y digitalización de redes de agua. Orange aporta su red NB-IoT, con la penetración de señal necesaria para transmitir lecturas desde ubicaciones complicadas y el bajo consumo que exige la vida útil de los dispositivos. Celestia TST diseña y fabrica los concentradores que hacen posible la captura del dato en entornos hostiles.
Este modelo, basado en estándares abiertos, muestra cómo trabaja Celestia TST con los fabricantes de contadores como aliados tecnológicos. El gestor de red decide con qué contadores, qué operador y qué plataforma trabaja, sin quedar atado a un único proveedor.
Celestia TST en cifras
Más de 35.000 concentradores TSherpa desplegadas en redes de agua, sobre un total superior a 100.000 dispositivos IoT en todos los verticales.
99,9 % de fiabilidad en la entrega de datos demostrada en campo, incluso en sótanos y arquetas.
Más de 19 años diseñando y fabricando dispositivos IoT en España.
Presencia en despliegues de telelectura en Madrid, Málaga, Tenerife, Córdoba y Galicia.
Principales preguntas respondidas
No. Un solo concentrador agrupa las lecturas de decenas de contadores bajo una única conexión celular. Eso reduce el coste recurrente de conectividad y elimina la gestión de una flota de tarjetas SIM repartida por toda la red.
No, siempre que el contador emita bajo estándares abiertos como UNE 82326 o Wireless M-Bus. Los concentradores TSherpa capturan esa lectura y la transmiten sin sustituir el equipo de medida ni interrumpir el suministro, lo que permite digitalizar por fases y aprovechar el parque ya instalado.
Es el escenario para el que se diseñaron estos dispositivos. El concentrador se ubica en el punto de la instalación con mejor señal y recoge por cable o por radio las lecturas de los contadores que por sí solos no son capaces de conectarse con el exterior. En cualquier despliegue masivo hay un porcentaje de puntos así, y son los que determinan si el proyecto entrega el dato completo o no.
Autor: Pablo Pelayo Lastra, Head of the Water & Gas Smart Metering Business Unit.
